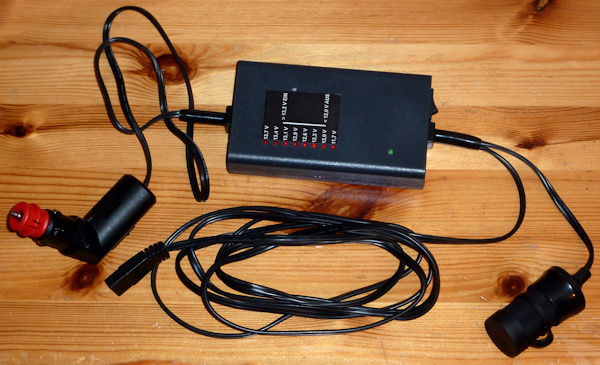

KFZ Batteriewächter

Der Batteriewächter schaltet einen angeschlossenen Verbraucher (z.B. Kühlbox) im Auto bei niedriger Spannung ab und zeigt die aktuelle Spannung mit Hilfe von LEDs an. So ist ein Betrieb auch im parkenden Fahrzeug ohne Risiko, da die Batterie nie so weit entladen wird, dass der Motor nicht mehr anspringen würde. Daneben bietet er einige Kontrollmechanismen, so dass ein Ausfall der Kühlbox erkannt wird.

Das Gerät bietet folgende Features:

• Abschaltung bei geringer Spannung, bei der die Batterie nicht ganz leer ist. Fertige Geräte schalten i.a. erst bei leerem Akku ab ("Tiefentladeschutz").
• Grobe Anzeige der aktuellen Spannung.
• Wiedereinschalten des Verbrauchers erst bei sehr hoher Spannung (d.h. wenn der Motor läuft). Fertige Geräte schalten teilweise sehr früh nach Überschreiten der Ausschaltschwelle wieder ein, was in einem minütlichen Ein/Ausschalten endet.
• Summton, wenn aus Versehen der Stecker in der KFZ Steckdose nicht richtig sitzt und die Spannung wegfällt. (Mir passierte es öfter, dass ein Stecker nicht festsaß und durch unbemerktes Ziehen an Kabeln / Steckern / Verteilern dann plötzlich meine Kühlbox aus war, ohne dass ich es bemerkte.)
• (optional:) Warnton, wenn der Stecker an der Kühlbox keinen Kontakt hat oder die Kühlbox aus Versehen ausgeschaltet ist. Dies wird durch eine Stromüberwachung gelöst.
• (optional:) Eine Stromverbrauchsanzeige (LED) zeigt an, ob der geschaltete Verbraucher tatsächlich Strom verbraucht.
• (optional:) Berücksichtigung des Spannungsabfalls des Anschlußkabels von der Batterie bis zur Elektronik, so dass der Verbraucher nicht vorzeitig abgeschaltet wird
• (optional:) Akustische Ausgabe bei Überschreiten einstellbarer Stromverbrauchsschwellen. Dies ist eine zusätzliche Info darüber, ob der Verbraucher grade einen höheren Strom verbraucht oder nicht. Meine Kühlbox z.B. schaltet die Kühlung in drei Stufen (aus, geringe Kühlung, maximale Kühlung), um die eingestellte Temperatur zu erreichen.
• Durch die Programmierbarkeit des Mikrocontrollers kann man das Verhalten anpassen, bis es sich korrekt verhält.
