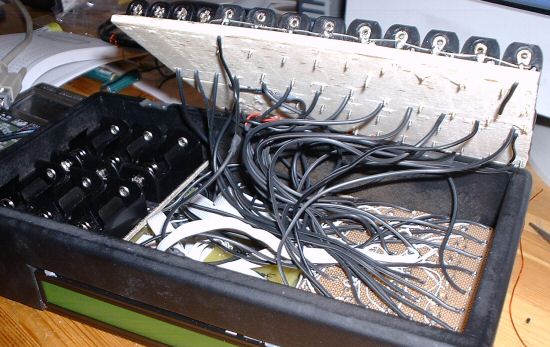

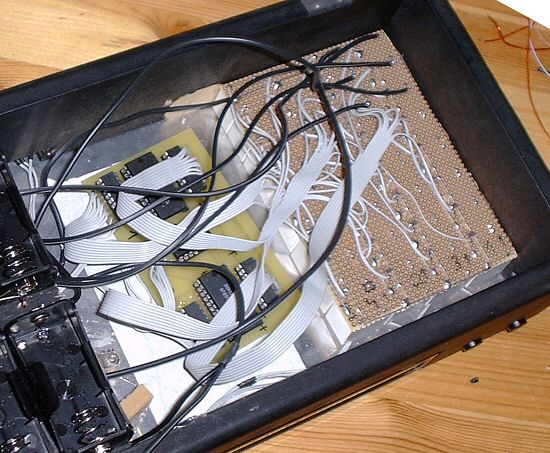

Wenn man mehr als 8 Akkus verwenden will, baut man die Erweiterungsplatine auf. Daran werden 32 Relais angeschlossen, die den Pluspol jeweils eines Akkus schalten. Statt mit IC2 der Hauptplatine direkt Relais anzusteuern, werden durch die 5 "Auswahlbits" ein Open Collector-Ausgang eines ULN2803 geschaltet. Das daran angeschlossene Relais schaltet dann den Pluspol eines Ladeschachts.
Leider ist das alles eine ganze Menge Schaltungsaufwand für die Ansteuerung der Akkuschächte, aber wegen der Anforderung, dass ein hoher Strom in beide Richtungen geschaltet werden muss geht es nicht einfacher.

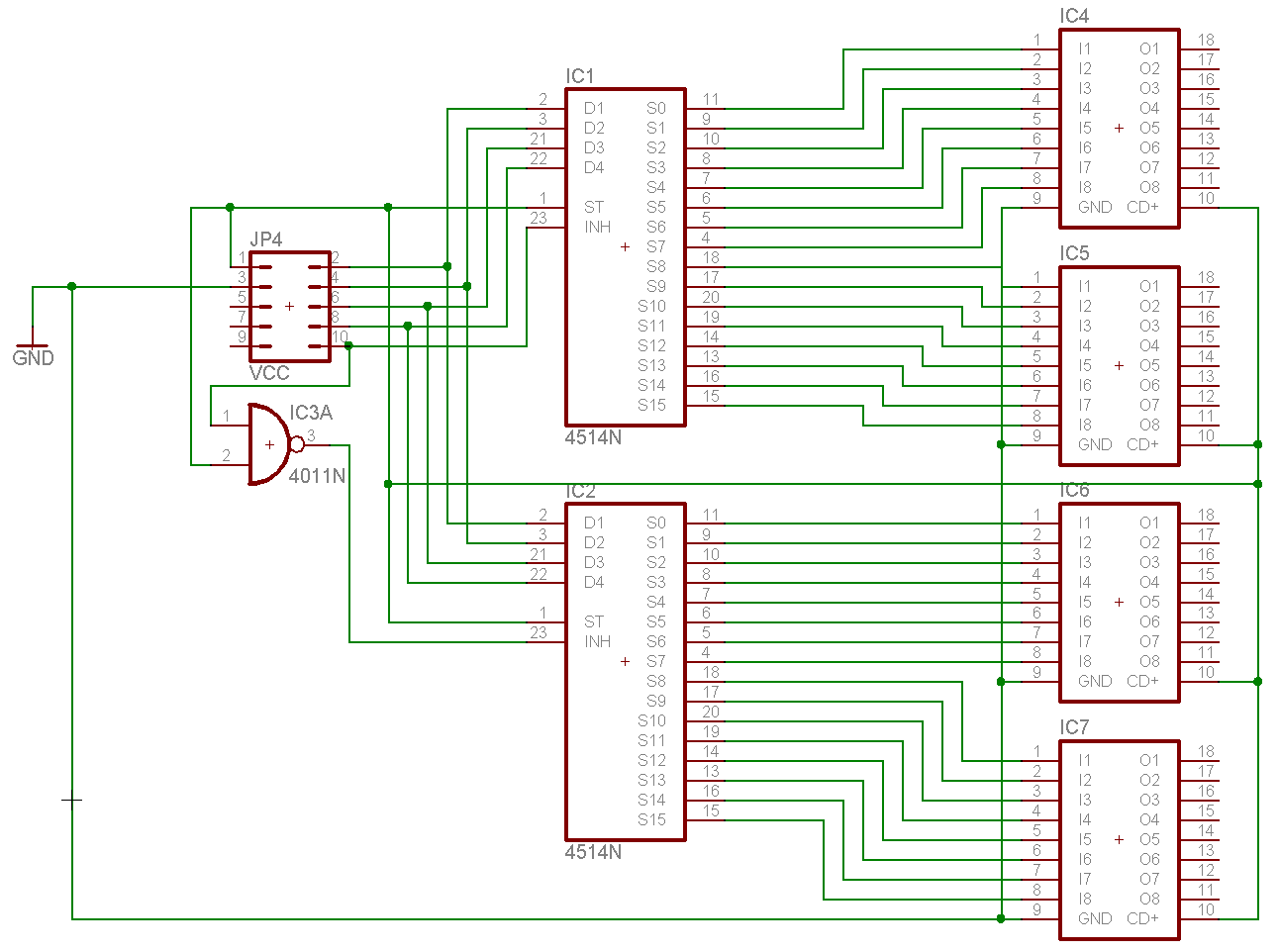

Durch die Demultiplexer wird einer von insgesamt 32 Eingängen der ULN2803 angesteuert. Am entsprechenden Ausgang kann dann ein Relais geschaltet werden.
An Pins 2,4,6,8,10 werden die 5 Auswahlbits von Pin 34-38 des ATMega32 angeschlossen, Pin 1 ist VCC und Pin 3 Masse. An die ULN2803 werden die 32 Relais angeschlossen, alle mit gemeinsamer Masse.
Das Layout der Erweiterungsplatine sollte mit 150 dpi ausgedruckt werden.
Part Value Package IC1 4514N DIL24-6 IC2 4514N DIL24-6 IC3 4011N DIL14 IC4 ULN2803 DIL18 IC5 ULN2803 DIL18 IC6 ULN2803 DIL18 IC7 ULN2803 DIL18 JP4 JP5Q
